Odsávací stoly pro termické řezání kovů

Odsávací stoly pro termické řezání kovů poskytují v kombinaci s filtračními systémy (TEF 240,320,320, TIG FS nebo TFD) optimální ochranu životního prostředí a velmi vysokou ochranu zdraví zaměstnanců. Odsávané stoly Tigemma jsou primárně určeny pro termické řezání kovů laserem, plazmou nebo autogenem popř. jejich kombinací.

Robustní konstrukce zařízení splňuje ty nejvyšší požadavky a správně navržený filtrační systém efektivně zajišťuje optimální odtah nečistot a dýmu vznikajících při řezání.

Jak zařízení pracuje?

Odsávané stoly Tigemma využívají princip tzv. povrchového odsávání. Prach a dýmy jsou odsávány rovnoměrně na povrchu stolu. To vede k efektivnímu a maximálně spolehlivému výsledku při procesu odsávání.

Přednosti odsávaných materiálových stolů Tigemma:

  • Hrubé nečistoty se separují a padají do záchytných van stolu.
  • V závislosti na poloze plasmového nebo autogenního hořáku je odsáváno vždy příslušné místo stolu (efektivní odsávání zdroje prachu a dýmu = odsávání příslušné sekce stolu).
  • Odsávaný vzduch z povrchu stolu je veden vnitřní konstrukcí stolu do centrálního odsávacího kanálu.
  • Následně je vzduch veden k filtračnímu systému.



Odsávací stoly pro termické řezání kovů

Máte zájem o odsávací stůl pro termické řezání kovů?






Ve spolupráci s

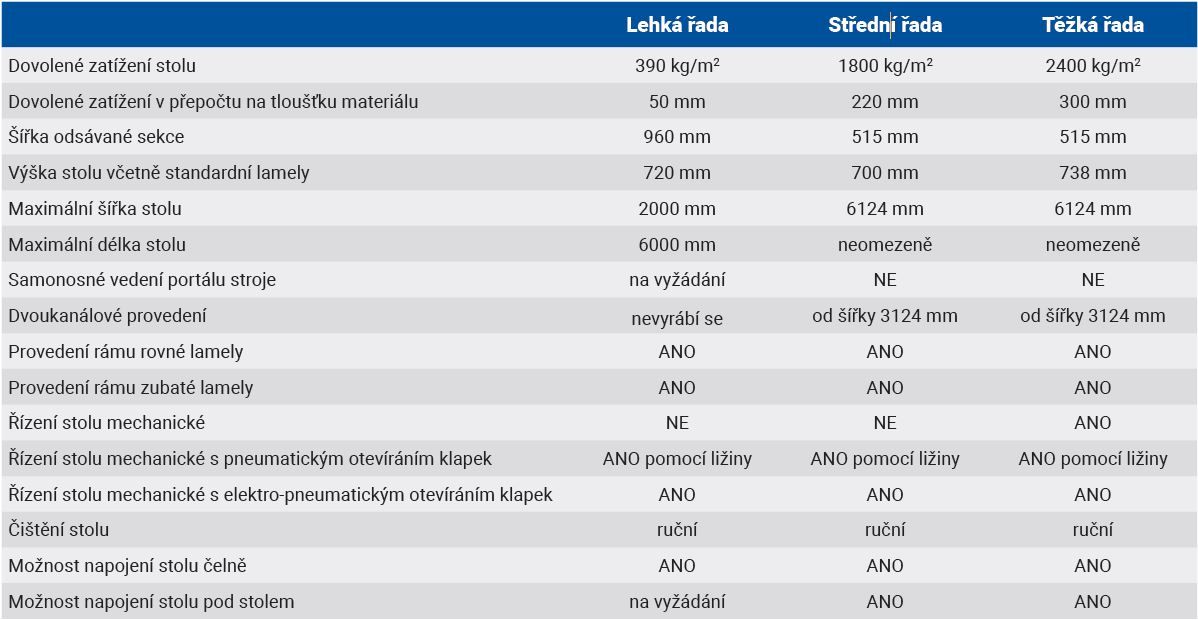

Druhy odsávaných stolů

Lehká řada stolů

Maximální efektivita odsávání pro menší tloušťky materiálu. Nosnost stolu do 390 kg/m2.Tyto stoly se vyznačují nízkou hmotností a nižšími pořizovacími náklady. Jsou určeny především k dělení slabších materiálů do tloušťky 50 mm. Jednoduchá konstrukce a kvalita zaručuje dlouhodobou životnost tohoto zařízení. Ovládání klapek se děje pomocí pneumatického systému, a to ve dvojím provedení: s mechanicko-pneumatickým otevíráním klapek nebo s elektro-pneumatickým otevíráním klapek. Stoly jsou dodávány ve třech variantách odlišujících se typem lamel stolu. Stoly se vyrábějí v rozměrech pracovní šířky od 1000 do 2000 mm a délky 2000-6000 mm.

Výhody:

  • malý objem odsávání,
  • velké vany na nečistoty,
  • kompaktní řešení.

Možnost individuálního řešení včetně vytvoření parkovací polohy řezacího stroje a dále pak osazení stolu vedením pro řezací portál stroje. Veškeré rozvody stlačeného vzduchu provedeny v mědi. Jednoduché a efektivní čištění stolu. Jednoduchá a efektivní montáž stolu.

Střední řada stolů

Pro vysoké nároky při plasmovém a autogenním řezání. Nosnost stolu do 1800 kg/m2. Nejvíce využívaný typ stolu. Stoly jsou koncipovány jako samonosná modulová koncepce. Sestavením jednotlivých modulů o daných rozměrech dosáhneme potřebného délkového a šířkového rozměru stolu. Stoly se vyrábějí v pracovní šířce od 1 do 6 m (šířka roste po 0,5 m) a v libovolné délce od 2 m (délka narůstá po 0,515 m). Do šíře stolu 3 m odsávání jedním kanálem, nad 3 m dvoukanálové provedení. Ovládání klapek se děje pomocí pneumatického systému, a to ve dvojím provedení: s mechanicko-pneumatickým otevíráním klapek nebo s elektro-pneumatickým otevíráním klapek.

Výhody:

  • malý objem odsávání,
  • vysoká efektivita odsávání, odsává se pouze zdroj vývinu prachu a dýmu = modulové a sekční řešení stolu,
  • veškeré rozvody stlačeného vzduchu provedeny v mědi,
  • velké vany na nečistoty,
  • jednoduché a efektivní čištění stolu,
  • možnost čelního napojení nebo napojení pod stůl (do stavebně připraveného kanálu),
  • široký rozsah použití: plasmové i autogenní pálení,
  • dlouhá životnost stolu,
  • jednoduchá montáž.

Těžká řada stolů

Pro nejvyšší nároky při plasmovém a autogenním řezání. Nosnost stolu do 2400 kg/m2.
Stůl je vyvinut pro mimořádně vysoké zatížení, tzn. vysoké proudy pro řezání a velké tloušťky materiálu. Stejně jako u stolů střední řady jsou stoly těžké řady koncipovány jako samonosná modulová koncepce. Sestavením jednotlivých modulů o daných rozměrech dosáhneme potřebného délkového a šířkového rozměru stolu. Stoly se vyrábějí v pracovní šířce od 1 do 6 m (šířka roste po 0,5 m) a v libovolné délce od 2 m (délka narůstá po 0,515 m). Do šíře stolu 3 m odsávání jedním kanálem, nad 3 m dvoukanálové provedení. Otevírací klapky stolu mohou být ovládány pomocí: pneumatického systému, elektro-pneumatického systému nebo pouze mechanicky. Stoly jsou standardně vybaveny speciálními záchyty lamel (elektromagnetická ochrana proti vytažení lamel při manipulaci). Pneumatický systém pro ovládání klapek stolu je dodáván se zvýšenou tepelnou odolností

Výhody:

  • malý objem odsávání,
  • vysoká efektivita odsávání, odsává se pouze zdroj vývinu prachu a dýmu
  • modulové a sekční řešení stolu,
  • odolává velkému tepelnému a váhovému zatížení,
  • veškeré rozvody stlačeného vzduchu provedeny v mědi,
  • zesílená konstrukce pálícího rámu a lamel,
  • záchyt lamel proti vytažení jako standardní součást stolu,
  • velké vany na nečistoty,
  • jednoduché a efektivní čištění stolu, vany stolu jsou vybaveny manipulačními
  • záchyty pro jeřábovou techniku,
  • možnost čelního napojení nebo napojení pod stůl (do stavebně připraveného kanálu),
  • jednoduchá montáž,
  • široký rozsah použití: plasmové i autogenní pálení,
  • dlouhá životnost stolu.
